Тяговые устройства
|
|
|

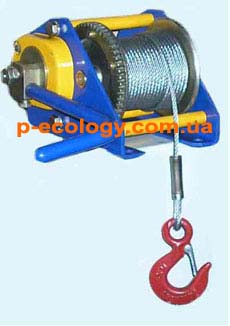

Лебедка "Дина" предназначена для подъема и опускания грузов при строительстве,
монтаже, ремонте автомобилей и других работах. "Дина" может эксплуатироваться как в закрытом помещении, так и на открытом воздухе.
В части воздействия климатических факторов "Дина" соответствует исполнению У1 ГОСТ 15150.
Разрешается эксплуатация при температуре окружающей среды не ниже минус 40°С.
| Параметры | Ед. Изм |
Данные |
| Максимальное тяговое усилие | кг | 250 |
| Максимальное перемещение груза | м | 10 |
| Максимальная нагрузка на рукоятке | кг | 10 |
| Характеристики по ГОСТ 2583 5 |
| класс нагружения | В3 |
| класс использования | А0 |
| режим работы | 1М |
| Собственный вес с канатом, не более,кг | 5,0 |
|
| | | |
|
|
|

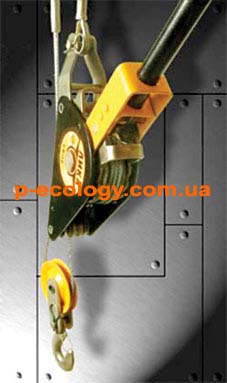

"ЛИКА" и "ЛИКА-1"
Изделия (ТУ 3173-001-12573741-99) предназначены для вытягивания забуксовавших легковых автомобилей, использования в гараже для ремонта
и обслуживания автомобилей, вытягивания на берег лодок, катеров, а также выполнения других работ, где необходимо
создание тяговых усилий.
| Модель | "ЛИКА" | "ЛИКА-1" |
| Расчетное тяговое усилие, кгс | 250 | 500 |
| Усилие на рукоятке, кгс(при длине рычага 0,5м) | 25 | 26 |
| Ход грузового крюка, м | 7 | 3,5 |
| Габаритные размеры, мм | 360x68x110 | 360x110x110 |
| Диаметр каната, мм не менее |
| по ГОСТ 2688-80 | 4,1 | 4,1 |
| по ГОСТ 2172-80 | 3,6 | 3,6 |
| Масса, кг | 3,2 | 3,5 |
Примечание: "Лика-1" конструктивно отличается от изделия "Лика" дополнительной комплектацией блоком.
|
| | | |
|
|
|
Механизм тяговый тросовой монтажный МТТМ-1,6(3,2) с тяговым усилием 1,6 тс и 3,2
тс соответственно, предназначен для подъема, спускания и перемещения груза по горизонтальной или наклонной
плоскости при строительно-монтажных, ремонтных, погрузочно-разгрузочных работах. Механизм может эксплуатироваться
как в закрытом помещении, так и на открытом воздухе при температуре окружающей среды не ниже минус 40 градусов Цельсия.
В части воздействия климатических условий соответствует исполнению У категории размещения 1.1, 2, 3 по ГОСТ 15150. Группа
режима работы 1М, класс нагружения В1 по ГОСТ 25835.
| Модель | МТТМ-1,6 |
| Длина каната с крюком в метрах |
12м, 20м, 30м |
| Ширина механизма в мм. |
165 |
| Масса без каната и съемной рукоятки в кг. |
<20 |
| Общая масса в кг. |
<34 |
|
| |
|
|
