Редуктор - это агрегат, включающий в себя одну или несколько передач зацеплением, смонтированных в корпусе.
Редуктор предназначен в основном для понижения частоты вращения и, соответственно, увеличении крутящего момента.

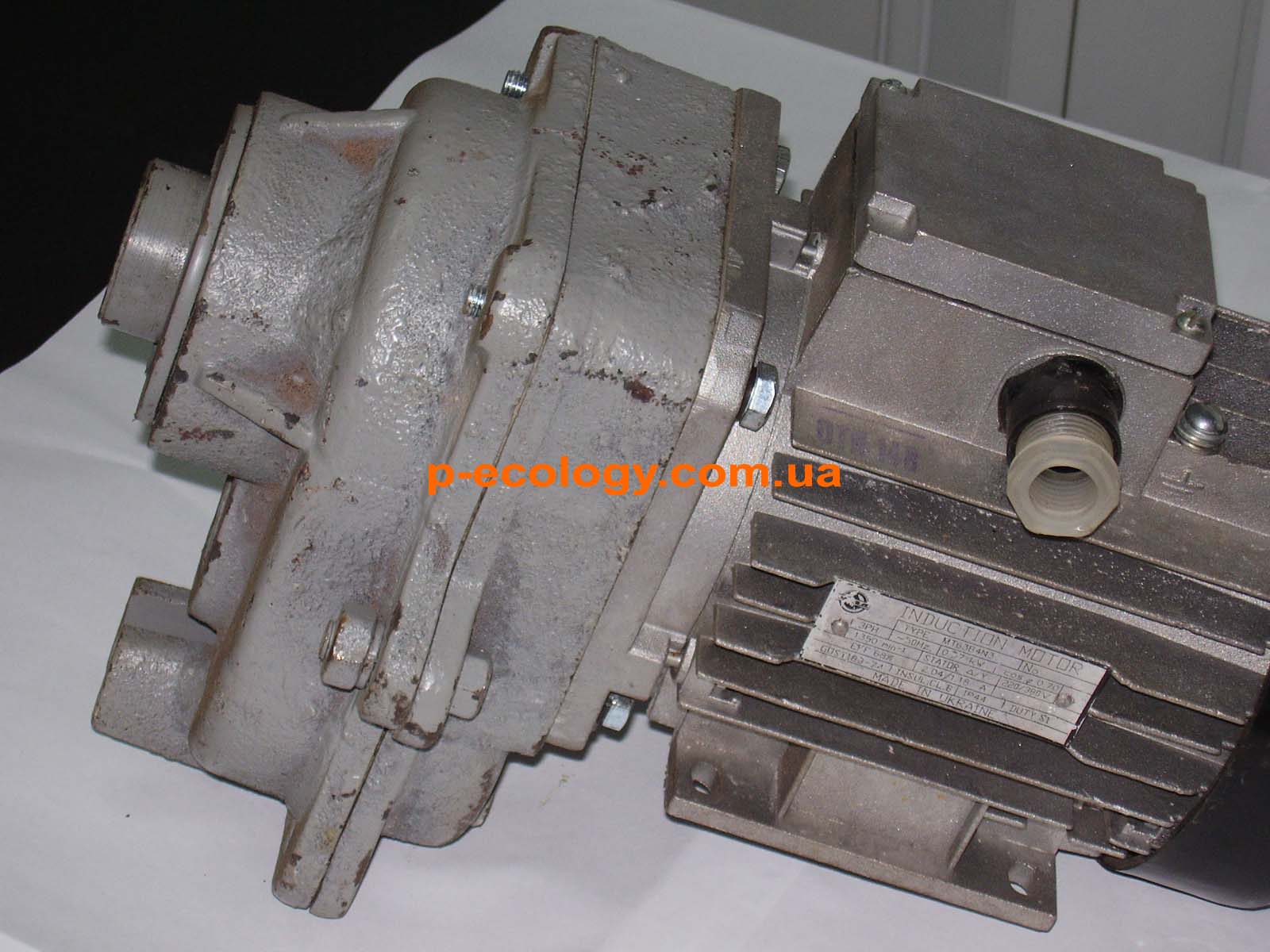

Любой редуктор имеет быстроходный (входной) и тихоходный (выходной) вал. Если двигатель и редуктор соединены с помощью фланца,
то такой агрегат называется мотор-редуктором.
Редукторы и мотор-редукторы классифицируют по нескольким признакам, важнейшим из которых являются: тип используемых передач, количество
ступней, взаимное расположение осей и их положение в пространстве, способ крепления и др.
Тип передач - важнейший классификационный признак, по которому разделяют редукторы и мотор-редукторы.

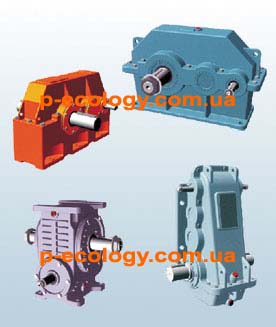

Редукторы разделяются на следующие типы:
- цилиндрический редуктор;
- конический редуктор;
- червячный редуктор;
- планетарный редуктор;
- волновой редуктор;
- гипоидный и спироидный редуктор;
- комбинированный редуктор.
На складе нашего предприятия постоянно в наличии имеются следующие редуктора:
| Наименование (типоразмер) | Диапазон передаточных чисел | Масса, кг |
| Редукторы цилиндрические одноступенчатые горизонтальные узкие |
| 1ЦУ-160 | 2…. 6.3 | 77.5 |
| Редукторы цилиндрические двухступенчатые горизонтальные узкие |
| Ц2У-100 | 8….40 | 35(22) |
| Ц2У-125 | 8….40 | 53(22) |
| Ц2У-160 | 8….40 | 95(55) |
| Ц2У-200 | 8….40 | 170 |
| Ц2У-250 | 8….40 | 320 |
| Ц2У-315(н) | 8….50 | 520 |
| Ц2У-355(н) | 8….50 | 700 |
| Ц2У-400(н) | 8….50 | 930 |
| Ц2Н-450 | 8….50 | 1530 |
| Ц2Н-500 | 8….50 | 2100 |
| Редукторы цилиндрические двухступенчатые горизонтальные картерные (модернизированные) |
| Ц2У-315к(м) | 8….50 | 460 |
| Ц2У-400к(м) | 8….50 | 870 |
| Редукторы цилиндрические специальные с зацеп-лением Новикова для тяжелонагруженных приводов |
| ЦДН-630 | 8….50 | 3675 |
| ЦДН-710 | 8….50 | 4920 |
Редукторы цилиндрические двухступенчатые гори-зонтальные с шевронным (эвольвентным) зацеплением
| Ц2-250 | 8….50 | 86 |
| Ц2-300 | 8….50 | 138 |
| Ц2-350 | 8….50 | 210 |
| Ц2-400 | 8….50 | 315 |
| Ц2-400П | 8….50 | 290 |
Ц2-400
( эвольв.) | 8….50 | 300 |
Ц2-400П
( эвольв.) | 8….50 | 275 |
| Ц2-500 | 8….50 | 500 |
Ц2-500
( эвольв.) | 8….50 | 480 |
| Ц2-650 | 8….50 | 1100 |
| Ц2-750 | 8….50 | 1650 |
| Ц2-1000 | 8….50 | 3700 |
| Редукторы цилиндрические двухступенчатые горизонтальные общего назначения |
| РМ-250 | 8….50 | 85 |
| РМ-350 | 8….50 | 145 |
| РМ-400 | 8….50 | 210 |
| РМ-500 | 8….50 | 390 |
| РМ-650 | 8….50 | 830 |
| РМ-750 | 8….50 | 1030 |
| РМ-850 | 8….50 | 1230 |
| РМ-1000 | 8….50 | 2122 |
| РЦД-250 | 8….50 | 85 |
| РЦД-350 | 8….50 | 160 |
| РЦД-400 | 8….50 | 250 |
| ЦЗУ-250 | 50….200 | 335 |
| ЦЗУ-315(нм) | 50….200 | 585 |
| ЦЗУ-355 | 50….200 | 750 |
| ЦТНД-315 | 63….180 | 542 |
| ЦТНД-400 | 63….180 | 910 |
| ЦТНД-500 | 63….180 | 1480 |
| Редукторы коническо-цилиндрические горизонтальные двухступенчатые |
| КЦ1-200 | 6.3….28 | 186 |
| КЦ1-250 | 6.3….28 | 391 |
| КЦ1-300 | 6.3….28 | 474 |
| КЦ1-400 | 6.3….28 | 980 |
| КЦ1-500 | 6.3….28 | 1740 |
| Редукторы коническо-цилиндрические горизонтальные трехступенчатые |
| КЦ2-500 | 28….180 | 420 |
| КЦ2-750 | 28….180 | 1240 |
| КЦ2-1000 | 28….180 | 2660 |
| КЦ2-1300 | 28….180 | 5110 |
| Редукторы вертикально-цилиндрические специальные трехступенчатые |
| В-400 | 18….50 | 106 |
| ВК-350 | 10….50 | 72 |
| ВК-475 | 20….112 | 205 |
| ВК-550 | 18….125 | 279 |
| ЦЗВК-125 | 10….50 | 78 |
| ЦЗВК-160 | 10….50 | 132 |
| ЦЗВК-200 | 12.5….100 | 210 |
| ЦЗВК-250 | 12.5….100 | 320 |
| Редукторы вертикально-крановые усиленные трехступенчатые |
| ВКУ-500М | 20….63 | 330 |
| ВКУ-610М | 14….112 | 450 |
| ВКУ- 765 М | 18….140 | 800 |
| ВКУ- 965 М | 16….140 | 1500 |
| Редукторы червячные одноступенчатые |
| 2Ч-40 (2ЧМ-40) | 8….80 | 6.3 |
| 1Ч-63 (2Ч-63) | 8….80 | 17 |
| Ч-80 (1Ч-80; 2Ч-80; ЧС-80) | 8….80 | 20 |
| Ч-100 | 8…80 | 55 |
| Ч-125 (1Ч-125) | 8…80 | 86 |
| Ч-160 (1Ч-160) | 8…80 | 164 |
| Редукторы цилиндрические двухступенчатые специальные крановые |
| РК-500 | 8….50 | 1230 |
| РК-600 | 8….50 | 2130 |
| Редукторы цилиндрические трехступенчатые горизонтальные узкие |
| ЦЗУ-160 | 50….200 | 106 |
| ЦЗУ-200 | 50….200 | 186 |
| ЦЗУ-250 | 50….200 | 335 |
| Редукторы червячные глобоидные одноступенчатые |
| 1ЧГ-80 | 10….63 | 30 |
| 1ЧГ-100 | 10….63 | 49 |
| 1ЧГ-125 | 10….63 | 86 |
|
